品牌:科佳
型号:YTXC-100ZQ-Z/YTXC-150ZQ-Z
弹簧管材质:铜或者不锈钢316
执行标准:JB/T9273
起订:1只
供应:777只
发货:1天内

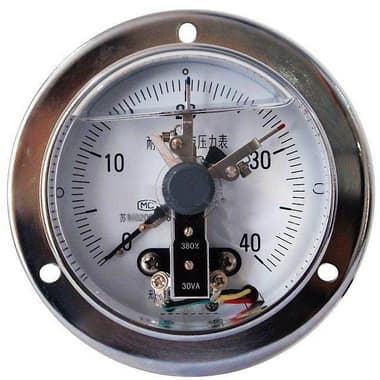

轴向带边耐震电接点压力表YTXC-100ZQ-Z/YTXC-150ZQ-Z
轴向带边耐震电接点压力表安装控制设备面板上，适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰稳定。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。
安装方式：径向直接安装；轴向安装；轴向带边安装；卡式安装。
测量范围:( Mpa) -0.1～0；0～100系列；
精确度%:1.0；1.6；
连接螺纹：M20*1.5；
工作电压：380VAC;220VDC
*大工作电流：1A；
*大功率（无感负载）：20VA；
使用工作温度：-25℃~55℃；
工作压力上限：不大于仪表上限的2/3；
工作环境振动频率不大于25Hz，振幅不大于0.5mm；
外形尺寸：
|
型号 |
结构形式 |
外形尺寸mm |
||||||||||
|
D |
D1 |
D2 |
D3 |
A |
B |
C |
E |
d |
d0 |
M |
||
|
YTXC-100ZQ-Z |
轴向带前边 |
100 |
130 |
96 |
/ |
42 |
33 |
34 |
8.5 |
118 |
5.6 |
M20*1。5 |
|
YTXC-150ZQ-Z |
轴向带前边 |
150 |
177 |
136 |
/ |
50 |
43 |
55 |
14 |
165 |
5.6 |
|
轴向带边耐震电接点压力表接线示意图：
使用与订货须知：
1.仪表工作环境应无腐蚀性气体，测量腐蚀性介质采用不锈钢型电接点压力表。
2.订货请说明名称、型号及测量范围、接点开关形式和材质。
3.低电压控制系统建议不采用耐震电接点压力表。低电压大电流时宜配用本公司生产的YXC型保护继电器。
公司是专业设计、研发、生产、销售各种压力表和温度计的专业化企业，可根据用户需要，设计、制造特殊用途的压力表温度计产品，欢迎来人来电、来函洽谈！
